Linjärmoduler

Linjärmoduler med högpresterande rörelsekontroll

Våra linjärmoduler kan hantera stora massor vid höga hastigheter, vilket gör dem idealiska för en mängd tillämpningar. Oavsett om det gäller materialhantering eller lättare bearbetningsarbete, ger våra linjärmoduler fantastiskt bra prestanda och pålitlighet.

Linjärmoduler

Våra linjärmoduler

Precisionsmoduler

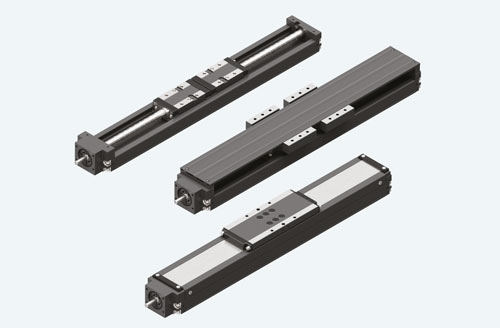

Precisionsmoduler, PSK

Bosch Rexroths precisionsmoduler är exakta, färdiga att installera linjära system med högpresterande funktioner i kompakt mått.

  • Tre storlekar
  • Längd: upp till 1 meter
  • Hastighet: upp till 1 m/s
  • Repeternoggrannhet: +/- 0,005 mm
  • Slät, kompakt i precisionsstålprofil
  • Precisionskulskruv med integrerad tätning
  • Skydd av monteringselementen med valbar täckplåt eller tätningslist
  • Finns i två noggrannhetsklasser, N (normal) och P (precision)

Precisionsmoduler, PSK

Precisionsmoduler

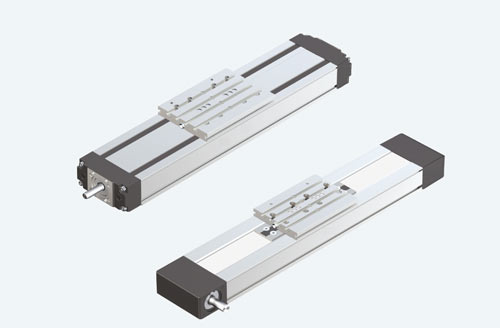

Kompakta moduler, CKK/CKR

CKK/CKR-moduler kännetecknas av sitt kompakta utseende. Förhållandet mellan bredd och höjd för alla typer är cirka 2:1. Kompakta moduler från Bosch Rexroth kan levereras komplett som ett färdigt paket innehållande servomotor, servodriver och valfri mjukvara.

  • Fem storlekar
  • Längd: upp till 7 meter
  • Hastighet: upp till 10m/s
  • Repeternoggrannhet: +/- 0,005 mm
  • Fyra olika smörjversioner
  • Brett sortiment av tillbehör
  • Monteringsfärdig med olika fästdetaljer
  • Enkelt underhåll tack vare smörjfunktion från båda sidor, via vagnen eller via en anslutningsplatta

Kompakta moduler, CKK/CKR

Precisionsmoduler

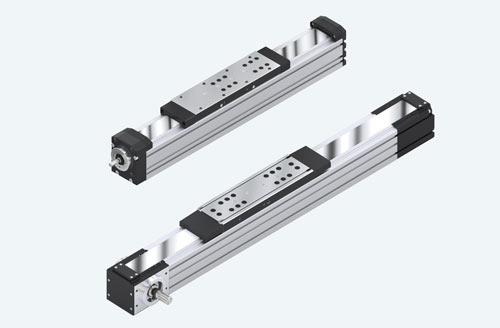

Linjärmoduler MKK/MKR

Dessa linjärmoduler kännetecknas av hög lastkapacitet och optimal förflyttning. Linjärmodulerna är speciellt framtagna för att flytta stora massor i höga hastigheter. De finns tillgängliga med servomotor, servodriver och valfri programvara.

  • 6 storlekar
  • Längd: upp till 10 meter
  • Hastighet: upp till 10m/s
  • Repeternoggrannhet: +/- 0,005 mm
  • Fyra olika smörjversioner
  • Brett sortiment av tillbehör
  • Monteringsfärdig med olika fästdetaljer
  • Enkelt underhåll tack vare smörjfunktion från båda sidor, via vagnen eller via en anslutningsplatta

Linjärmoduler MKK/MKR

Precisionsmoduler

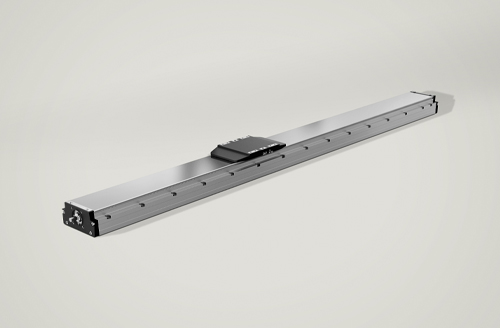

Miniatyrmoduler, SMS

Miniatyrmodulen SMS är en enklare variant av precisionsmodulen, som lämpar sig där kraven på precision inte är lika hög. Den finns endast i färdiga längder vilket innebär kortare leveranstid.

  • 5 storlekar
  • Längd: upp till 1,2 m
  • Hastighet: upp till 1m/s
  • Repeternoggrannhet: +/- 0,005 mm
  • En ekonomisk lösning för enkla positioneringsuppgifter med utmärkt pris/prestanda-förhållande

Miniatyrmoduler, SMS

Flexibel drift med rem eller kulskruv

Beroende på krav och preferenser kan våra linjärmoduler drivas av rem eller kulskruv, vilket ger flexibilitet och anpassningsmöjligheter för olika användningsområden Denna flexibilitet gör det möjligt att skräddarsy lösningar som passar exakt för era behov.

Varför välja våra linjärmoduler?

  • Precision och tillförlitlighet: Våra moduler erbjuder enastående precision och repeterbarhet i rörelser, vilket säkerställer hög kvalitet.
  • Låg friktion: Med minimal friktion mellan rörliga delar minimeras energiförbrukningen och slitage, vilket ger lång livslängd på komponenter.
  • Anpassningsbarhet: Linjärmodulerna är designade för att anpassas till olika ändamål och krav, vilket öppnar upp för många olika tillämpningar.

Dessutom erbjuder vi detaljerade datablad och CAD-ritningar för varje linjärmodul, samt möjligheten att få personlig hjälp med dimensioneringen av modulen för er specifika applikation.

Kontakta oss idag för mer information om våra linjärmoduler och hur vi kan hjälpa er att hitta den bästa lösningen för era behov.

Vanliga frågor om linjärmoduler

Vad är skillnaden mellan att driva linjärmoduler med rem och kulskruv?

Linjärmoduler kan drivas antingen med rem eller kulskruv. Skillnaden ligger främst i driftsmekanismen och prestandan. Remdrivna moduler erbjuder vanligtvis snabbare hastigheter och jämnare rörelser, medan kulskruvsdrivna moduler är mer lämpade för uppgifter som kräver högre precision och tyngre laster.

Hur väljer jag rätt linjärmodul för min applikation?

För att välja rätt linjärmodul är det viktigt att överväga faktorer som belastningskrav, önskad precision, hastighet och miljöförhållanden. Vårt team av experter kan hjälpa er att identifiera den optimala modellen baserat på era specifika behov och krav.

Vilka fördelar har linjärmoduler jämfört med andra rörelsekontrollenheter?

Linjärmoduler erbjuder flera fördelar jämfört med andra typer av rörelsekontrollenheter, såsom högre precision, jämnare rörelser och möjligheten att hantera större laster vid högre hastigheter. Dessutom är de oftast mer kompakta och enklare att installera och underhålla.

Kan linjärmoduler anpassas för specifika tillämpningar?

Ja, våra linjärmoduler är designade för att vara extremt anpassningsbara och kan skräddarsys för att passa olika ändamål och krav. Det innebär att de kan konfigureras med olika längder, belastningskapaciteter och styrningsalternativ för att passa era specifika behov och applikationer.
