Rullskenstyrning

En rullskenstyrning har rullar i vagnens fyra löpbanor, men i övrigt fungerar den enligt samma princip som en kulskenstyrning. Rullarna gör att den klarar av en högre lastkapacitet samt precision och styvhet. Fördelarna med rullar, i åkvagnen, är att det förbättrar energieffektiviteten avsevärt.

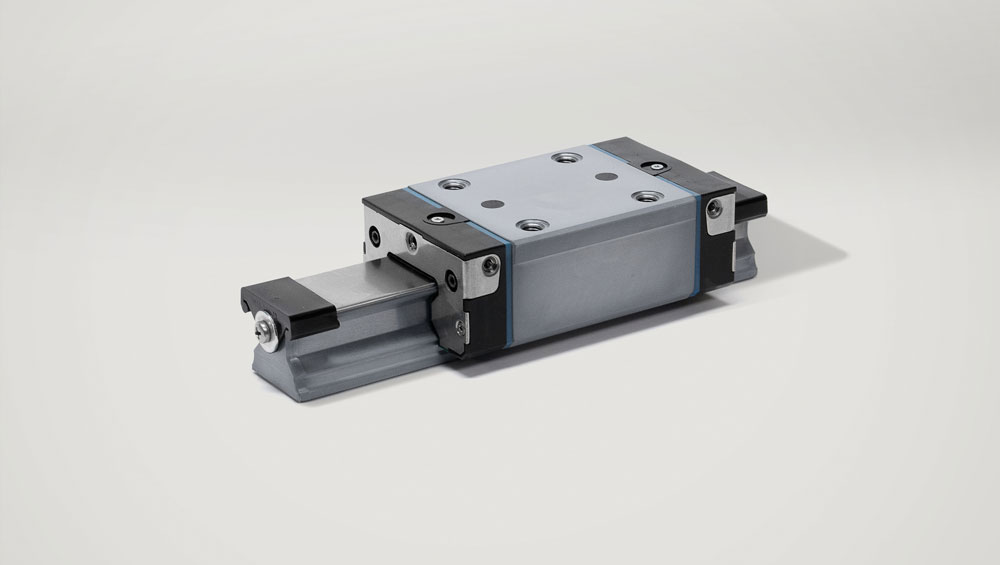

En rullskenstyrning

Beskrivning

Våra rullskenstyrningar finns i storlek 25–125 mm och upp till 6000 mm i hellängd. Det går även att skarvkapa skenor om det finns behov för längre skenstyrningar. Rullskenstyrningar har utvecklats speciellt för verktygsmaskiner, industriella robotar, allmän maskinbyggnad med mera.

Våra rullskenstyrningar kännetecknas av att de har smörjportar på alla sidor för maximalt enkelt underhåll. De kräver också minimal smörjmängd tack vare innovativ kanaldesign.

Rullskenstyrningarna är tystgående tack vare optimalt utformad rullretur och styrning. De har även maximal styvhet, under belastning från alla håll, genom två monteringsskruvhål i mitten av åkvagnen.

Med våra rullskenstyrningar får ni obegränsad utbytbarhet eftersom alla rullskenstyrningar kan kombineras med varandra

Rullskenor

En rullskena och en rullvagn utgör tillsammans en rullskenstyrning. Rullskenor finns i ett flertal olika storlekar och kapas till önskad längd. Finns det behov av rullskenor som är längre än 4 meter kan man göra en skarvkapning.

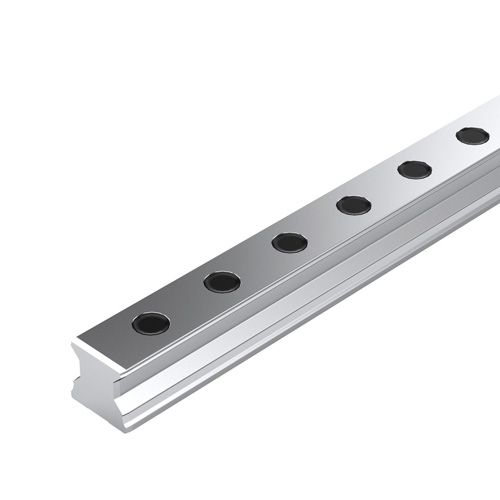

R1805-SNS, slimline, normal, standard height

Rullskena-R1805-SNS, slimline, normal, standard height

Storlek: 25-65

Toleransklass: H-UP

Montering: ovanifrån

Tillbehör: plastplugg eller täckband

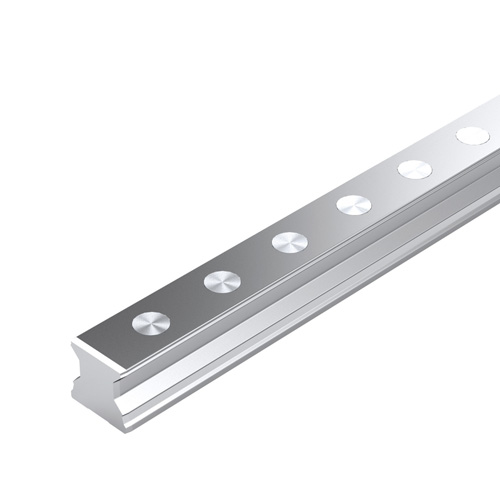

R1806-SNS, slimline, normal, standard height

Rullskena-R1806-SNS, slimline, normal, standard height

Storlek: 25-65

Toleransklass: H-UP

Montering: ovanifrån

Tillbehör: stålplugg

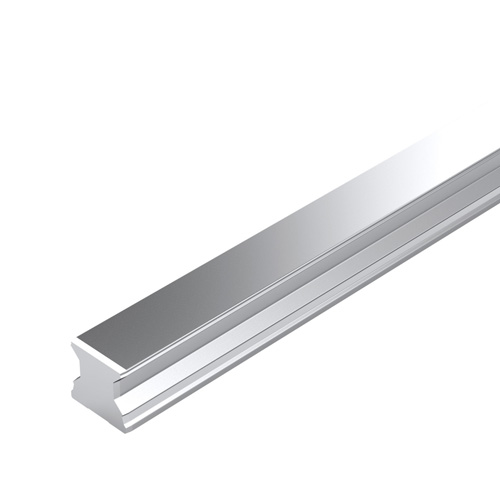

R1807-SNS, slimline, normal, standard height

Rullskena-R1807-SNS, slimline, normal, standard height

Storlek: 25-65

Toleransklass: H-UP

Montering: underifrån

Rullvagnar

Rullvagnar, även kallat åkvagnar, glidlager, skridsko, linjärlager med mera, monteras på en rullskena och utför, tillsammans med exempelvis en kulskruv, den linjära förflyttningen. Det finns ett flertal olika varianter av rullvagnar när det kommer till utseende, storlek, förspänningsklass samt toleransklass. Rullvagnar används fördelaktigt vid riktigt höga laster, exempelvis vid press- och stansapplikationer.

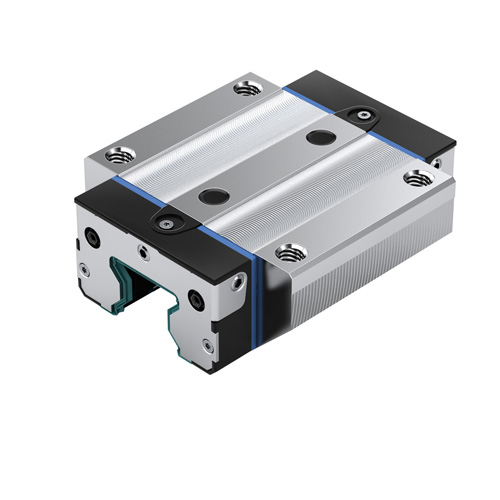

R1851-FNS, flanged, normal, standard

Rullvagn-R1851-FNS, flanged, normal, standard height

Storlek: 25-65

Förspänningsklass: C2-C3

Toleransklass: H-UP

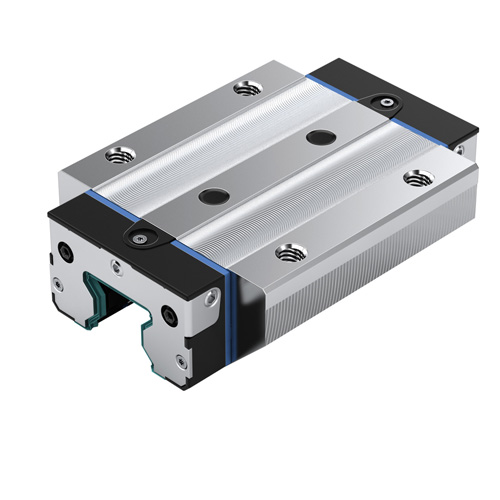

R1853-FLS, flanged, long, standard

Rullvagn-R1853-FLS, flanged, long, standard height

Storlek: 25-65

Förspänningsklass: C2-C3

Toleransklass: H-UP

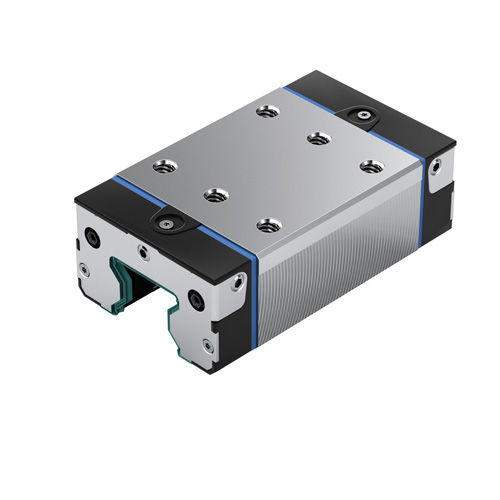

R1822-SNS, slimline, normal, standard

Rullvagn-R1822-SNS, slimline, normal, standard height

Storlek: 25-65

Förspänningsklass: C2-C3

Toleransklass: H-UP

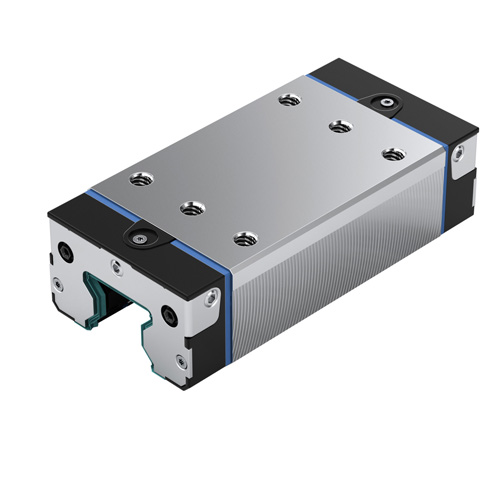

R1824-SLH, slimline, long, high

Rullvagn-R1824-SLH, slimline, long, high

Storlek: 25-55

Förspänningsklass: C2-C3

Toleransklass: H-UP
